Midas Gen 2016又名迈达斯2016，是一款非常好用且功能强大的由迈达斯推出的通用大型建模软件，外软件分享了直观的用户界面、丰富实用的工作环境和强大的建模分析和设计功能，软件拥有强大的模型显示、多样的输入状态显示、多窗口显示、模型组合等多种功能，它为应用者分享了真实的视觉效果几何模型和分析结果显示，是您进行建模的又一选择。知识兔小编提供的是Midas Gen官方版本，需要此款工具的朋友们欢迎前来下载应用。

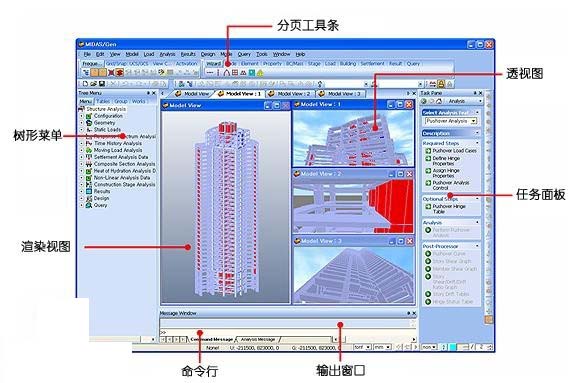

菜单介绍
主菜单：程序里包含了运行Gen所需的所有功能的命令和快捷键。提供的节点定义、单元定义、自动生成功能和强大的选择功能及画面处理功能等，能够高效建立大型模型，为您提供最好的操作环境。
树形菜单：树形菜单为您提供从建模、分析设计到计算书生成的对话框，无论您是熟练者 还是初学者，都可以无误地高效作业。
图标菜单：为了快速调用常用功能，为您提供图标菜单，并且可以根据用户习惯对图标和工具栏进行编辑。
关联菜单：为了尽可能多地减少鼠标移动的距离，Civil自动判断目前用户的操作内容，根据用户的操作内容提供相应的右键菜单。
模型窗口：提供便利多样的模型处理功能和强大的选择及筛选功能，同时提供撤销键入和重复键入功能，可以在短时间内成功完成建模工作。
渲染视图：利用尖端的隐线、隐面去除功能、明暗、照明和色彩分散功能，不仅可以对建立的几何模型可以渲染处理，而且也可以对分析结果进行渲染处理。还为您提供与在建筑物内部行走或者飞行的同时，具有与确认建筑物的输入状态及各种结果时相同的视觉效果的透视图。
表格窗口：以表格形式提供各种输入信息和分析设计结果，并且可以在表格里进行添加、删除等编辑，还可以和Excel进行数据互换。
历史窗口：输出可以确认用户输入的数据或者分析设计过程的信息。
信息窗口：输出对用户有很大帮助的各种说明事项、警告信息和错误信息。
状态栏：为了提高工作效率，提供各种坐标系相关事项、单位变更功能、隐藏网格功能及捕捉状态调整等功能。
主要功能

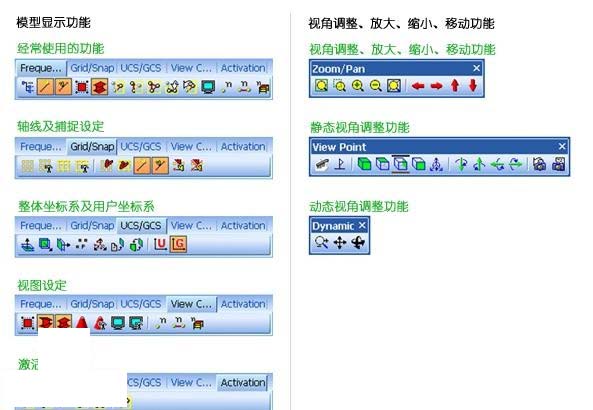

卓越的模型显示功能
提供具有真实视觉效果的几何模型和分析设计结果显示功能。
可以利用线框、阴影、消隐、收缩和透视功能，以多种形态来显示模型，通过各种视图(标准视图、顶视图、侧视图等)和渲染功能，可以从各个视角立体上准确把握模型的输入状态及分析设计结果。

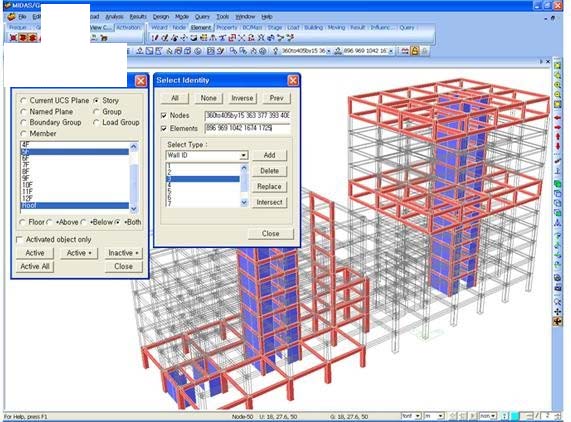

强大的选择及激活功能
不仅仅支持一般软件中支持的选择功能，还支持多义线和交叉线选择，同时支持按材料、截面和支撑类型来选择，还支持仅显示被选中的部分模型的激活动能，强大的选择功能和激活功能使得用户能够高效地把握复杂的模型。

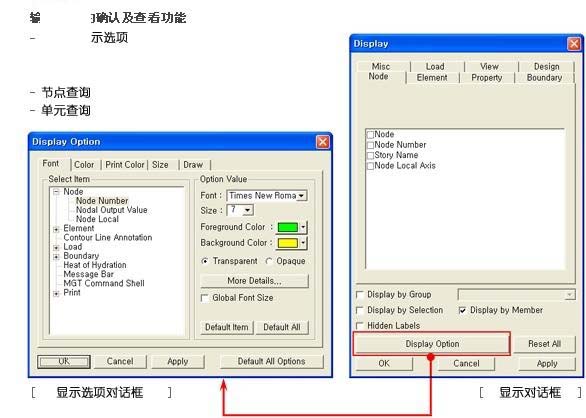

多样的输入状态显示功能
提供可以在画面上直接确认数据输入状态的强大的数据显示功能。不仅能够确认输入的节点、单元节点编号或者材料、截面名称等信息，而且可以迅速确认支撑条件、端部约束释放条件和刚性连接条件等各种属性信息。还能够按照单元种类、材料种类、截面种类和截面厚度分别赋予不同的颜色，以提高建模效率，同时能够输出像CAD那样卓越的图形结果。

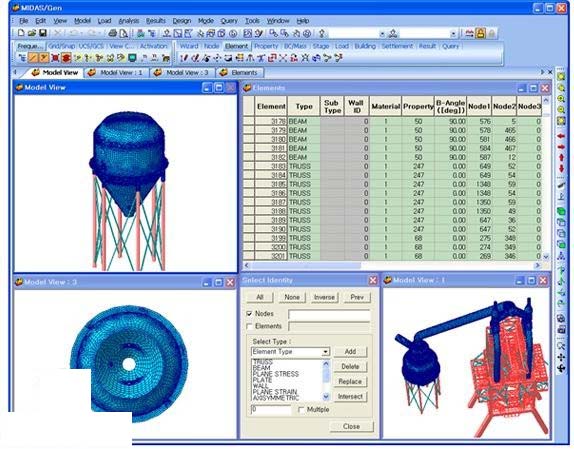

多窗口显示功能
可以同时打开多个操作窗口，由于各个窗口基于同一个数据库，因此在任一窗口里修改内容的话，都会同时在其他各个窗口里更新。因此，对于复杂的模型，可以同时打开多个模型视图窗口，就可以轮番选择方便输入的画面，从而提高工作效率。

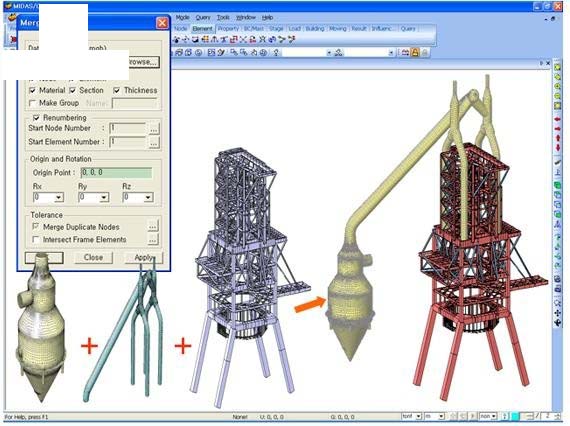

模型组合功能
单独保存的模型可以组合成一个模型，对于大型复杂的模型，可以多人分开建模，通过组合功能可以完美组合成一个模型。
界面丰富的表格窗口
通过表格可以一目了然地确认各种输入信息、分析和设计结果。
midas Gen的表格功能如下：
- 以表格形式提供各种输入信息
- 以表格形式提供分析设计结果
提供电子数据表
- 提供与选择相关的筛选功能
- 提供各种排序功能
- 各种编辑功能
- 文本结果格式编辑功能
- 粘贴复制功能
- 与Excel数据互换功能
- 漂亮的报告书输出功能

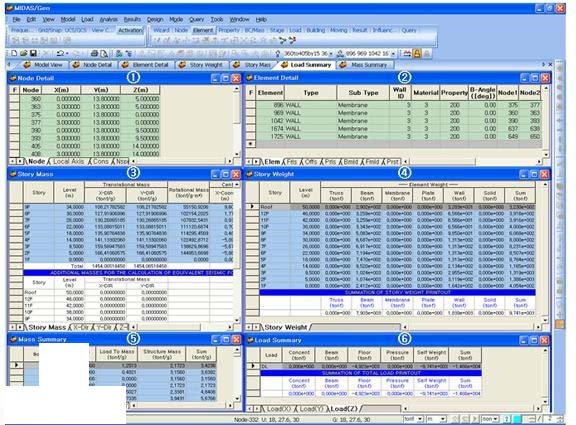

① 通过节点表格确认节点信息
② 通过节点表格确认节点信息
③ 通过层质量统计表格确认结构的质量
④ 通过层重量统计表格确认结构的自重
⑤ 通过质量统计表格确认结构的节点质量和总质量
⑥ 通过荷载统计表格确认各类单元的荷载总和
提供多种形式的图形结果
midas Gen有强大的图形结果自动生成功能，图形结果可以形象地分析确认表格结果。在表格结果里选择要确认的部分，可以很容易地生成图形结果。
提供包括线形图、条形图和网状图等在内的20多种图形结果，可以根据要确认的结果的特性及用户自己的意愿自由选择。
提供多种格式的图表
除生成节点和单元并输入材料和边界特性建立分析模型的一般方法之外，也可以通过导入其他软件模型的数据来来建立分析模型，这样可以减少输入的过程，也可以提高建模效率和建模准确性。
导入/导出功能
可以导入保存格式不同的其他模型数据，并生成MGB文件。
图形编辑及打印功能
MIDAS图形编辑器和MIDAS系列软件联动，它是基于Vector的图形编辑软件，可以便利地编辑图形并打印。
利用图形编辑器可以自由编辑Gen中生成的BMP文件或者EMF(Enhanced MetaFile)文件，如添加标题和各种说明信息等。
图形编辑器主要功能
- 多样的绘图功能
- BMP, EMF 及自身格式文件保存功能
- 多样的编辑功能
打印功能
Gen可以按照矢量图或者一般图形打印，在前处理或者后处理里按矢量图打印模型的话，即使调整图片大小也能保证高品质。
打印渲染视图的时候，可以按照一般图形文件答应。
图形文件
模型图形可以保存为utoCAD Dxf, Dwg, Bmp, Emf等格式文件。
Print Meta Files
可以连续打印窗口图形文件
在线帮助
用户在应用程序过程中，如有疑问点击F1键或者帮助菜单的话会弹出在线帮助，以帮助用户解决应用过程中发生的问题。
建模常见问题
问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现?
答：例如想修改C30混凝土的部分参数，可先选择一个规范，再选择C30，然后将规范改为“无”，就可以对C30混凝土的参数进行修改，而不用用户自己输入材料的每一个特性值参数了。
问：不大明白“模型/材料和截面特征/截面特征系数”中设定参数，比如在“连梁刚度折减系数”和“梁设计弯矩增大系数”等应该怎么设定?
答：在“模型/材料和截面特征/截面特征值系数”中一般应用得较多的是设定梁的刚度放大或者折减系数，这时候对于需要放大或者折减的梁，要单独定义一个截面号，然后修改Iyy(抗弯刚度)，抗扭刚度则修改Ixx。
设计中，需要对一些梁的弯矩进行调幅的时候，选择要定义的梁，在“设计/钢筋混凝土构件设计参数/编辑梁端负弯矩调幅系数”里面进行设定。
问：在建模中，设计的截面在MIDAS截面库中没有，请问对于不规则的截面输入有什么方法?
答：在“工具>截面特性值计算器”中计算截面的特性值后再导入到程序中。
问：在删除部分截面号后，如何对截面的号数进行重新编号，使其连续?
答：点击菜单“模型/材料和截面特性/截面”，点击“重新编号”按钮，选择需要重新编号的截面，定义好“开始号”及“增幅”，注意勾选上“修改单元截面号”，点击“重新编号”即可。
问：施工阶段分析时需要定义构件的初始材龄，其初始材龄的定义是什么，和材龄有何联系?再请问，混凝土湿重指的是浇筑时的重量，还是与自重的差值呢?
答：初始材龄就是该单元被激活参与工作时的材龄. 材龄则意义更广泛(初始材龄+激活后的经过时间)。混凝土湿重是指混凝土凝浇注时的重量。
问：计算时，一定需输入时间依存材料(徐变/收缩)和时间依存材料(抗压强度)，程序才会考虑混凝土的收缩徐变吗?若此项数据不填写，只定义施工阶段，程序是否计算收缩徐变及强度随时间的变化?
答：计算收缩和徐变至少要定义一个施工阶段。但是如果没有输入输入时间依存材料，程序就不能计算收缩和徐变。
问：时间依存材料(抗压强度)输入时为何没有中国规范?
答：中国规范中没有明确给出强度发展函数。
问：平面内刚度和平面外刚度区别?
答：如抗压和抗拉刚度应属于平面内刚度,抗弯应属于平面外刚度。
问：定义板厚时，面内厚度与面外厚度是什么意思?程序计算自重时如何取值?
答：板的面内厚度是用来计算板的面内抗拉及抗压刚度的;面外厚度是用来计算板的面外抗弯刚度的。假设N为面内厚度，W为面外厚度，程序计算自重时一般取用N值;当N=0、M>0时，以M值计算自重。
问：Pushover的模型，在修改保存后，再次打开的时候报错，无法打开模型，原因是什么?
答：如果模型中定义完pushover的分析过程，只是在树形菜单里面删除pushover荷载工况，铰特性值等参数，而保留有“分析控制数据”的“PUSHOVER 的分析数据”，保存后的模型再次打开的时候，程序就会报错导致无法打开。
问：弹性连接、节点弹性支承和一般弹性支承的区别是什么?
答：从应用上区别不是很大：
弹性连接中有一般弹簧、只受压弹簧、只受拉弹簧。建模时需要连接两点。 一般弹性支承建模时也需要连接两点，用户可输入弹簧的刚度矩阵。 节点弹性支承可约束一个点的六个自由度。
问：如何定义非X,Y,Z轴方向的约束，比如在X-Z平面内，结点所受约束与X轴成45度?
答：首先给节点定义节点局部坐标轴(在边界条件中),然后再定义约束.此时的约束将按节点局部坐标轴的方向约束节点。
问：模型的第二个施工阶段想要模拟X向滑动铰支座，但是出来的位移特别大，感觉支座没有起作用。
答：两个支座在X向都没有约束，所以可以滑动，导致位移特别大，应该把其中一个的X向也约束住，另外一个可以滑动，这样结果就正常了。
问：当一个节点存在不同的刚性连接时，应该怎么处理?
答：可设置成不同的刚性连接，但不可以重复约束相同的自由度。
问：剪力墙上有节点后，程序不能对剪力墙进行自动划分，带来很多不便，尤其是在导入SATWE程序的时候，由于各层的的次梁布置不一样，往往会带来很多这样的节点。迈达斯里面有没有办法可以比较方便的划分剪力墙?
答：暂时需要用户进行手动的划分。可以应用“单元/分割”来进行划分，“单元类型”选择“墙单元”。或者应用扩展功能来重新生成墙。
问：结构形式类似棱锥体，有斜柱，如何定义每层梁的节点位置?
答：最快的方式是用“模型/结构建模助手/壳”来建一个壳体，单独定义一个厚度，然后把该厚度的板删除，就留下所需的各层节点了。通过调整壳体分割参数m、n还可以得到各个梁节点。
如果层高相等的时候，可以直接将斜柱进行等分。或者可以应用程序右下角的“单元捕捉控制”，利用等分点功能。
如果节点不是很多，也可以应用“节点投影”功能：先在棱锥体的底部建一块板，然后复制到各层，点击“节点/节点投影”，选择“蒋节点投影在平面上”，选择某层的板作为基准平面，方向选择“任意方向”，以棱锥体的边作为方向向量，勾选“交叉分割杆系单元”，选择需要投影的节点，点击“适用”键即可。
问：在MIDAS/Gen中能否按设计人员习惯建立轴线，并按轴线布置构件?
答：可以在主菜单的模型>栅格>定义轴线中定义x和y轴方向的轴线，然后可在轴线上直接画单元(建立)。然后用单元扩展功能，由平面的节点向下扩展为一层柱。然后在“模型>建筑物数据>生成层数据”中进行楼层复制。但是我们建议应用建模助手来建立模型，这样更加快捷。
问：在“定义用户坐标系统”对话框中，命名了用户坐标系统，在“已命名的UCS”中，无论选择哪个“用户坐标系统名称”，右边的“原点”都是“0，0，0”，向量“ux”和“uy”都没有变化，是什么原因?
答：在定义好用户坐标系统的参数后，先点击“适用”键，然后再点击“保存当前UCS”，则可以看到，原点和向量都会有变化了。
问：如何实现线单元的延长功能?
答：如果需要延伸到的地方没有节点，先设法复制或者投影节点来生成一个节点，然后将需要延伸的节点移动到目标节点即可。
问：在弧形轴线上的生成的矩形柱，其方向按整体坐标系布置，如何将其改为按圆心方向布置(单元坐标轴z轴的方向指向圆心)?
答：应用修改单元参数来实现，具体操作如下：菜单“模型>单元>修改单元参数”，“参数类型”选“单元坐标轴方向”，“形式”选择“参考点”，选择圆弧的圆心，点击“适用”键即可。
问：在MIDAS/Gen中不能显示墙单元的局部坐标轴，这是什么原因?
答：在Gen中的墙单元必须与上下层相连，当生成层后即可显示墙单元的局部坐标轴。
问：程序中结构层的定义是怎么样的，每层的柱、剪力墙的质量如何计算?
答：柱、剪力墙等是按上下各半层计算质量的。
问：如何由平面上的4条线单元来生成板单元?并删掉原来线单元。
答：如果是矩形的，可以任意选择其中一根通过扩展来生成板，然后删除线单元;如果是不规则的四边形，则只能通过“建立板单元”。
问：需要旋转构件的Beta角，其方向是怎么定义的?
答：点击“单元/修改单元参数”，修改“单元坐标轴方向”，修改“Beta角”，其中的角度是指构件的Beta角在整体坐标系中的角度，而不是指旋转构件所需的度数。
问：在MIDAS/Gen中分割墙单元时，分割对话框的x、y方向与模型窗口中显示的局部坐标轴方向不一致?
答：当用户先用板单元模拟剪力墙后，将板单元用修改单元参数命令修改为墙单元时，有时会出现此类现象。其原因是Gen中建立剪力墙单元时是由下层节点按逆时针方向建立的，而用户建立板单元时可随意建立，因此坐标轴可能与墙单元的不一致。用户可事先将板单元的坐标轴统一。
问：板单元形状规则，但是无法改成剪力墙单元?
答：是板单元的坐标轴问题，x轴不在X-Y平面内，无法转换，可以新建一个板单元，然后统一坐标轴，再进行转换。
问：建楼板时，对板单元进行了分割，怎样才能快速分割和板相连的梁单元?
答：针对程序没有提供自动分割相邻梁单元的功能，分割了板单元后，选择所有板边缘的节点，利用菜单“模型>节点>投影”的功能，“投影类型”选择“将节点投影在”，将节点投影到梁所在的平面，注意要勾选菜单的“分割交叉杆系单元”选项，这样就可以快速分割相邻的梁单元了。
问：在建立层数据时如何使中间层节点不形成层数据?
答：程序一般默认将根据竖向节点的坐标生成各层及名称，你可以将不真实的层(层间节点生成的)移到左面去除，然后再形成层数据即可。
问：在定义层数据时，输入的地面标高是起什么作用的?
答：在“模型>建筑物数据>控制数据”中输入相应的地面标高时，程序自动计算风荷载时，程序将自动判别地面标高以下的楼层不考虑风荷载作用，注意此功能不是用来定义地下室的。
问:定义刚性楼板后，显示的楼面刚心在原点处是什么原因?
答：原因是没有将结构自重转换为质量。具体操作如下：“模型>结构类型>将结构自重转换为质量”。
问：在MIDAS/Gen中建立模型时，如何考虑楼板刚性及弹性问题?
答: 刚性楼板是在“模型>建筑物数据>层”，在“楼板刚性楼板”一栏中选择“考虑”即可，程序默认为“考虑”，即所有楼层都按刚性板考虑;如果想解除某一层楼板的刚性，可在“楼板刚性楼板”一栏中选择“不考虑”，此时该层楼板按弹性板来考虑，需要设计者在该楼层建立楼板(用板单元建立)即可。
问: 在MIDAS/Gen中建立模型时，如何考虑楼板刚性的问题?
答: 步骤如下：
楼板的刚性效果是在“模型>建筑物数据>层”中点击“生成层数据”，程序将根据竖向节点的坐标生成各层及名称。您可以将不真实的层(层间节点生成的)移到左面去除。(一些通用有限元软件中不提供该功能)
按确认后在表格中，选择是否考虑刚性楼板效果。
楼板荷载的导入同PKPM一样，在“荷载>分配楼面荷载”中输入。 在这里多说一点。
在“模型>建筑物数据>控制数据”中输入相应的地面标高时，程序自动判别地面标高以下不考虑风荷载。(一些通用有限元软件中不提供该功能)
在“模型>建筑物数据>控制数据”中选择“各构件承担的层间剪力”，可输出各层中各构件承担的地震剪力。
问：在MIDAS/Gen中能否用板单元模拟剪力墙?用板单元和墙单元建模有何差异?
答：可以用板单元模拟剪力墙。MIDAS/Gen的板单元可以考虑平面内及平面外刚度。当用板单元模拟墙时，需要将板单元细分，从理论上讲板单元分得越细越好(包括洞口周围)，如果为了节省计算的时间和存储空间，可将板单元划分为1m~1.2m的网格，精度应该可以了。洞口处可适当加密。
墙单元作为建筑结构上的分析单元，从理论上讲是由板单元扩展而成的，其分析精度未必比将板单元细分的结果要“好”，但分析时节省了大量时间，且后处理上可直接按规范输出配筋结果，因此在专业设计软件上被广泛应用。
用户在应用其他通用有限元软件时，可能会遇到没有墙单元的情况，这时可应用板单元模拟，只是要注意进行单元细分，某例题中细分与否层间位移误差达到30%。
问：如何知道任意选择的模型部分中，墙，板和梁单元的数量各为多少?
答：选择好模型的单元后，会有亮显，在屏幕点击鼠标右键，“单元详细表格”，应用表格来查看单元的数量。
问：程序中在定义好层数据后，如果对某些层高进行了改动，在层数据的表格里面无法自动体现。
答：改动层高之后，需要重新生成一次层的数据。
问：剪力墙无法进行细分，其大小对计算结果的精度是否会影响?
答：剪力墙可以细分，其大小对计算结果的精度有影响。
问：梁单元和墙单元能否直接连接，不做处理?
答：可以直接连接而不用处理，墙单元具有平面内和平面外刚度，梁单元与墙单元连接默认为刚接。 如果用板单元模拟墙，程序会根据板单元是否考虑了平面内刚度，而采取刚接或者铰接。
问：在建立墙单元时，有膜和板的选择项，想请教这两个选项的区别?
答：膜没有平面外刚度，板具有平面内和平面外刚度。一般情况下选板。
问：高低跨两跨排架厂房，有吊车，屋面为钢屋架 ，1、吊车荷载如何添加 ;2、低跨屋架如何与高跨柱之间如何建模?
答：1.如果应用的是MIDAS/Civil可自定义移动荷载，用影响线方法分析。如果应用MIDAS/Gen只能按静力荷载加载，加载位置由用户决定。
2.高跨柱牛腿可用一个外伸变截面悬臂梁模拟(也可以加一刚性连接)，在悬臂梁上作用钢屋架，屋架与悬臂梁的连接可设置为铰接。
问：高低跨两跨排架厂房上下柱偏心如何解决?
答：在设定截面特性的时候定义“修改偏心”;或者在“边界条件/设定梁端部刚域”中可设定三个方向的偏心量。
问：在梁单元中，有时为了简化计算，将桁架构件简化为无限刚度的梁，此类构件如何模拟?
答：有几种方法：
1、在“材料和截面特性>截面特性值系数”中直接调整构件刚度。
2、在“模型/边界条件/刚性连接”中设置刚性连接。
3、在“模型/边界条件/弹性连接”中选择“刚性”。
问：为什么无法合并单元及指定构件?
答：可能有以下几种原因引起：
1、单元截面尺寸不同。 2、单元的β角不同。
3、单元的坐标轴方向不同。 4、单元的材料不同。
问：局部楼板为弹性楼板，在MIDAS中如何实现?
答：可以利用“边界条件”中的“解除刚性板连接”功能实现。
问：将板单元改成墙单元时，程序提示“几何形状”不正确是什么原因?
答：应该注意一下几个方面问题：
1、 板单元上部或下部两节点的Z坐标是否一致，如果不一致或有高差时，不能转换成墙单元。
因为墙单元的上部及下部节点的Z坐标必须一致，有墙单元必须得定义楼层数据。
2、 注意一下板单元的坐标轴方向。
问：地下室如何定义?
答：有两种方式：方法一是蒋地下室最底层的节点嵌固，其余的节点约束X、Y两个方向的位移，在定义层数据的时候解除地下室各层的刚性楼板假定。方法二是在地下室周边的节点加弹簧，弹簧的刚度根据土的特性确定。一般建议应用方法一。
如果定义了地下室，又需要程序自动计算风荷载的时候，在“模型/建筑物数据/定义层数据”里面定义“地面高度”，程序对该高度以下的结构不计算风荷载。
问：高层建筑结构地下室部分建模时如何考虑?
答：高层建筑地下室部分的建模有几种方法：
1、约束地下室几层的水平位移，即地下室水平位移为0，将地下室几层所有结点的Dx、Dy位移约束住。
2、将地下室几层的侧墙结点加弹簧支撑或弹性连接，此时弹簧的刚度可取很大或按侧土的横向基床反力系数取用。
问：转换梁上支撑两道剪力墙怎么建模?
答：可以在转换梁两侧设两个结点，在结点上再建立两道剪力墙，同时将此两节点与对应的转换梁节点采用刚性连接(刚臂)。
问：一个柱子上设置两道平行的框架梁怎么建模?
答：可以将一根梁设置在柱节点上，然后再设置一新节点，利用刚性连接功能，将此节点与柱节点做刚性连接，再在此节点上建立另外一个框架梁。
问：跨层转换梁的建模问题，即一根转换梁连接上下层楼板?
答：可将转换梁用板单元来建模即可。
问：对于有斜柱的结构个别层的层间位移没有输出的原因?
答：原因可能由于本层的节点与下一层没有对应的节点，一般是指同一杆件的上、下节点。
问：转换层结构分析建模时，需要注意那些问题?
答：需要注意：
1、需将转换层的楼板刚性假定解除，否则转换梁分析完不会出现轴力，无法按偏心受拉构件进行配筋设计。
2、转换梁上部的墙单元或板单元需要细分，且转换梁也需要细分，满足位移协调条件。
问：MIDAS/Gen能否计算箱基?
答：应用MIDAS/Gen计算箱基的步骤如下：
1、用板单元建立侧墙和底板、顶板，用梁单元模拟梁、柱。
2、将土压力、核爆等荷载按压力荷载或流体压力荷载输入。
3、如果考虑为弹性地基板，可在底板处加单向受压弹簧。
4、分析后，应用“结果/局部方向内力的合力”功能或查看板单元内力时候应用“剖断面”功能，求出板单元的内力。
问：PKPM中刚性板及弹性楼板在MIDAS/Gen中如何实现?
答 ：一、PKPM中的“刚性楼板”即楼板面内无限刚，面外刚度为零。 MIDAS/Gen中只需在定义层数据时选择考虑刚性板即可。
二、PKPM中的“弹性板6”即采用壳元真实计算楼板平面内和平面外的刚度。
MIDAS/Gen中用板单元建立楼板，在定义板厚时真实输入板的面内和面外厚度。注意在定义层数据时应该选择不考虑刚性板。
三、PKPM中的“弹性板3”即假定楼板平面内无限刚，楼板平面外刚度是真实的。 MIDAS/Gen中用板单元建立楼板，在定义板厚时，输入平面内厚度为0，平面外厚度为楼板真实厚度。注意在定义层数据的时候，应该选择考虑刚性板。
四、PKPM中的“弹性膜”即程序真实的计算楼板平面内刚度，楼板平面外刚度为零。 MIDAS/Gen中用板单元建立楼板，在定义板厚时，输入板平面内厚度为实际厚度，平面外厚度为0，定义层数据时选择不考虑刚性板。
问：导入SATWE文件形成MIDAS的模型需要注意的问题?
答：用转换程序导入SATWE的模型文件后，形成的是MIDAS的STRU.MGB文件，是模型的文本文件形式，需要在MIDAS中导入此文件，导入后还应该注意以下几个问题：
1、风荷载及反应谱荷载没有导进来，需要在MIDAS中重新定义;
2、需要定义自重、质量;
3、需要定义层信息;
4、注意比较一下SATWE的质量与MIDAS的质量。
问：应用转换SATEW程序，转换过程中程序说有错误，如何解决?
答：有warning的话，进行一些修改可以导入到MIDAS。有error的话，说明有些转换不了，这时候的解决办法：一般情况下是因为SATEW中定义有一些特殊的截面，迈达斯程序无法认识，应用“工具/MGT命令窗口”，打开转换后的.mgt文件，“向指定行移到”中输入有错误的行数，参考上下其它截面，修改有不一样的参数值。导入成功后再在MIDAS里面修改截面特性。
问：转换Staad过来后和迈达斯的整体坐标轴不一致，如何使它们一致?
答：用旋转单元及节点来更改单元及其上的荷载都可以旋转过来。
